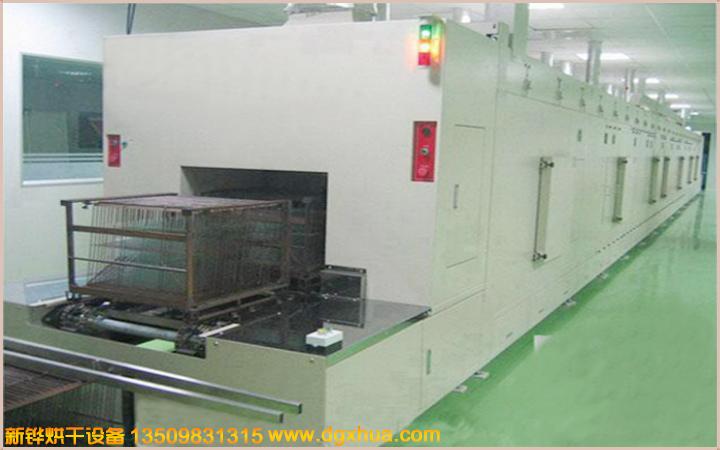

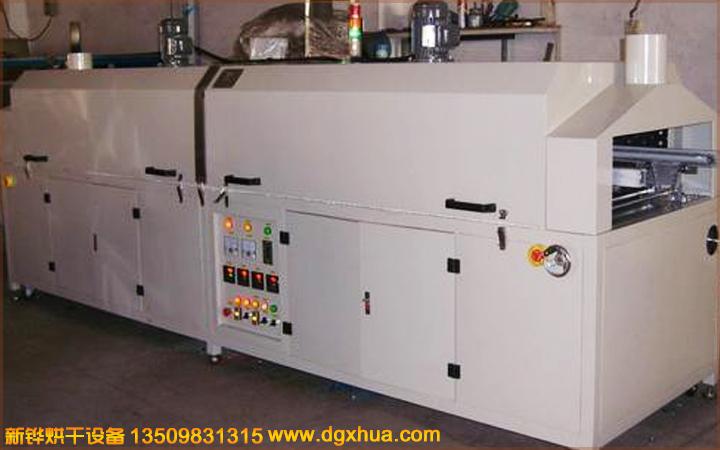

高温玻璃无尘隧道炉 红外线光高温玻璃隧道炉 节能电热高温无尘隧道炉、工业高温玻璃无尘隧道炉

 型号：XHSOH-30-5R

外形尺寸：7800*1300*1500（*长*宽*高*）

红外线烘道用于玻璃盖板油墨印刷后烘烤，玻璃由印刷机自动装盘后经由传送带经由红外线干燥加热并冷却后,收料机自动收料。可以有效节省人力，同时减少了人员接触产品的机会，提高产品良率。

一、设备概述
玻璃表面印刷油墨烘烤用由传送带经由红外线干燥炉加热并冷却后出料、红外线干燥炉是以红外线方式加热,常用材质表面温度（300- 600℃）,材质表面温度均匀3+/-3 ℃ 以内。
二、 设备规格及主要技术指标
输送方式
1.采用米黄色铁氟龙布式输送带输送,网宽900mm。
2. 有网偏自动调整机构及极限保护置。
3. 采用变频器无段速自由调整, 速度范围 0.2-5m/min。
4. 高级全密式齿轮减速机马达驱动。
5.入料口下端安装粘尘纸卷，清洁输送带。
结构分布
1.外尺寸：7800*1300*1500（（L*W*H））
2.入料段600mm
3.加热段5*1200mm
4.冷却段600mm
5.出料段600mm
6.输送带距地面高950±20mm
三、加热方式
1. 加热段共计4米，红外线照射电热循环加热,可单独控制红外
线输出。
2. 采用 PID 温度控制器,配合SSR 组件相位输出控制,控温速
度快且稳定性高。
3. 常用材质表面温度（300- 600℃）,材质表面横切左中右温度均匀±3℃以内。
4. 炉内设定温度max（300-600℃）。常用温度（300-600℃。）
5. 加热段设岩棉断热及空气隔热,对冷房影响zui低，表面温度比室温高10℃。
6. 进排气风门可调整,有效控制炉内微压。
7. 上盖开启采用电动缸自动升降，轻松、安全、方便。
8. 炉内采鼓风循环回风方式,减少热损失节约能源。
9. 热风由上向下设计。防止材料位移及防止产生灰尘上扬。
10.炉内风道设有高效过滤器过滤效率99.97%,Class1000,耐温250度过滤网，确保炉内洁净度、送风方式 1.采用1/2 HP高温长轴马达配合风轮，由上向下经高效过滤后吹向产品表面，从底部回收。每温区*2组，共2组。
四、冷却方式

1. 采用强力风扇吹向产品表面冷却。
2.下方采用强力风机将热风排出室外，上下对流。

3.电热分配 1.红外线发热管0.7KW*18支/组，共2组。红外线发热管、炉体材质 1.外部采用钢板经防锈处理后高温烤漆，底座四周钣金封板。
4.内部采用SUS201#1.5t镜面不锈钢板。
5.保护装置： 1. 超温保护除主温控及其上下限超温防止回炉外另设有副温度控制超温防止器作最安全温度防护器,超温温度异常时，响警报通知外,自动切断电源系统，防止意外发生。
6. 传动马达加装反相保护，防止马达反相后温度过高，造成产品及设备损坏。
7. 设有紧急停止开关，各加热段各项电路过电流，过载保护及连锁。
8. 异常发生时，配合异常指示灯及蜂鸣器警报，方便操作人员排除异常。
五、系统控制

1. 日本三菱可程式控制器。
2. 台湾威纶人机介面。
3. 三色指示灯: 红黄绿亮灯显示机台即时状态。
