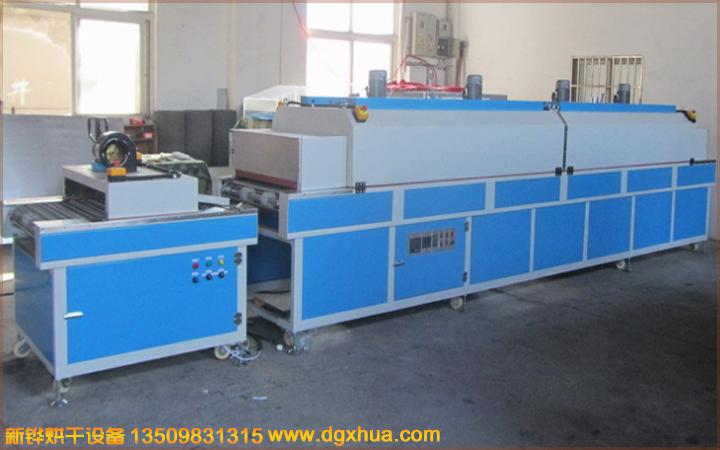

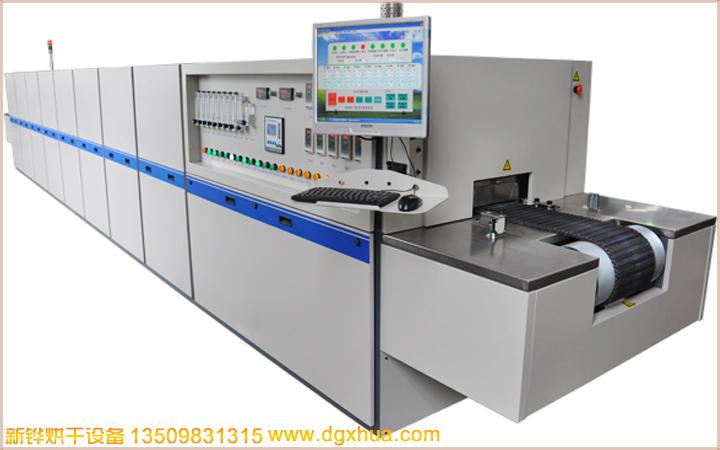

热风循环方式隧道里、烤漆烘干热风隧道炉、远红外热风循环隧道炉、热风流水线式隧道炉

型号：XHSO-80-3R

内膛尺寸：6000*850*150（*长*宽*高*）

外形尺寸：8000*1050*1650（*长*宽*高*）

进料口高：0-200mm

进料段长：800.mm

加热段长：3*2000.mm

冷却段长：400.mm

出料段长：800.mm

输送宽度：800.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

一、     设备用途：

 隧道式烤炉采用热风循环方式，炉内温度均匀，升温快，加热方式分热风循环和远红外加热式两种,节省能源，已广泛应用于五金产品和塑胶产品脱水烘干，烤漆烘干,家私木器、五金金属业、电镀业、电子业、包装业、皮具业、印刷业、塑胶业、食品业的烘焙、干燥热处理、定型等。具体制作规格依照客户要求及实用产品设计。

二、     设备特点：

1、采用智能程序温控仪控温，配有PV和SV数字显示窗口，PID参数自整定，SSR固态继电器调功，操作简便，性能可靠；温度室温至300℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能。

2、先进的热风循环系统使工作室内温度分布均匀；每段炉腔配独立的控制电箱和温控系统.每段的温度可独立控制和显示,方便设置不同的温度。

3、低噪声风机系统创造了安静的工作环境。

4、 采用变频器控制变频电机运行,调速范围宽、平稳性好。一般调速范围0~8米/秒。

5、配备多种型号输送网带：不锈钢网带、大滚轮链条网带、铁氟龙网带、PVC橡胶输送皮带及多种异型网带。

6、前后设有紧急停机按钮.确保安全。

7、其他加热形式：红外线灯管及微波加热方式。

三、独特性能  ：

1、热风循环，内部温度均匀、升温快，烘烤物件整体受热均匀。

2、隔热保温层采用优良硅酸棉，隔热保温效果好。

3、输送系统有：不锈钢，PVC,碳钢网带传送，耐高温、洁净、易清洁。

4、设有输送带防偏移装置，输送带张紧装置。

5、进口变频器调频，输送带传送速度可调，运行平稳。

6、SSR固态继电器输出，控制温度jing准度。

7、双重超温保护,电气控制安全可靠。

8、智能型温度控制器，PID自动演算，LED显示。

9、机体外壳升温低，对室内温度、湿度影响小。

四、結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。
