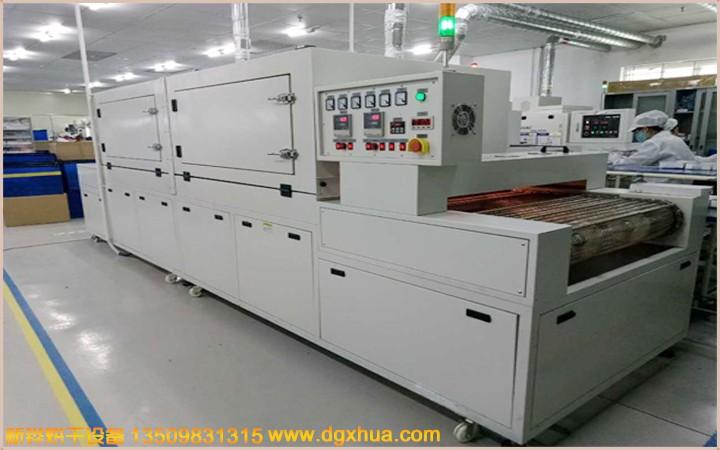

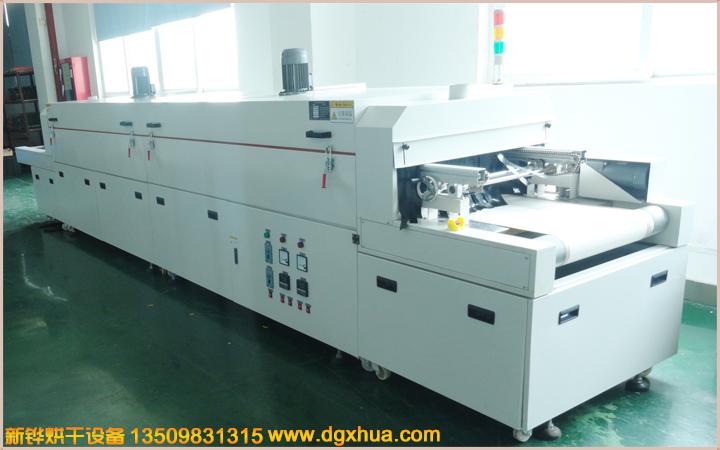

pcb线路板隧道炉、pcb丝印线路板隧道炉、pcb触摸屏丝印线路板隧道炉、工业pcb线路板隧道炉

型号：XHSOQ-50-3R

外箱尺寸：2000*530*100（*宽*深*高*）

内箱尺寸：2500*730*1650（*宽*深*高*）

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

温度范围：室温+10℃~300℃，常用温度200℃

溫 度 均勻 性： 温度均匀度为±5 %℃

機 台 結 構：整机41﹟冷轧钢板材防锈处理后粉体烤漆，60﹟色

内 部 結 構：采用洁净式设计

炉 顶 結 構：采用可掀式炉顶设计，方便清洁、保养

输 送 结 构：卧式马达+减速机构+变频机成动力，滚輪+输送带+导向杆构成传动结构

输送网带为不锈钢输送网，距离地面高800±50mm.

输送网带宽度350MM

生 产 速 度： 运行速度为0.3~3M/MIN，无极调速，实际速度LED数字显示。

保 溫 材 質：进口331﹟石棉+玻纤棉，保温系统可有效提高升温速度及保温效果、炉体表面温度较低，避免造成员工烫伤。

控 温 系 统：自动PID验算控温，配合SSR电子控温输出，数字型温度控制器。

加 热 系 统：采用石英型中波红外线管产生热辐射，耐用而且不产尘

安全保護系統：漏电断路器、过载保护、超温防止器、异常急停开关。

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
