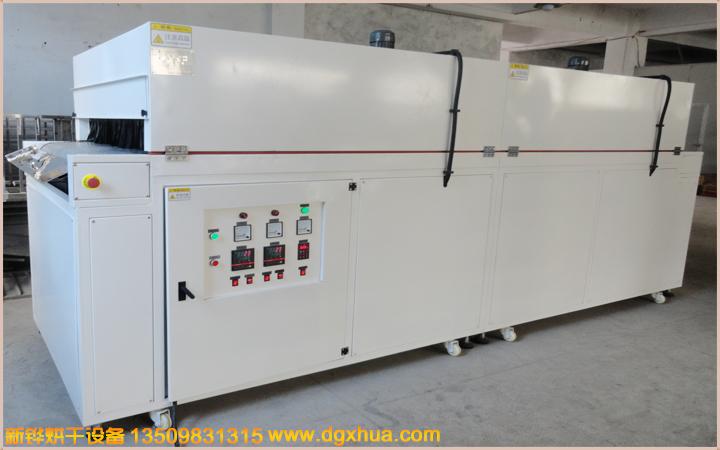

红外线隧道炉试验型隧道炉 、远红外线热风隧道炉、光照长波远红外烘干隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

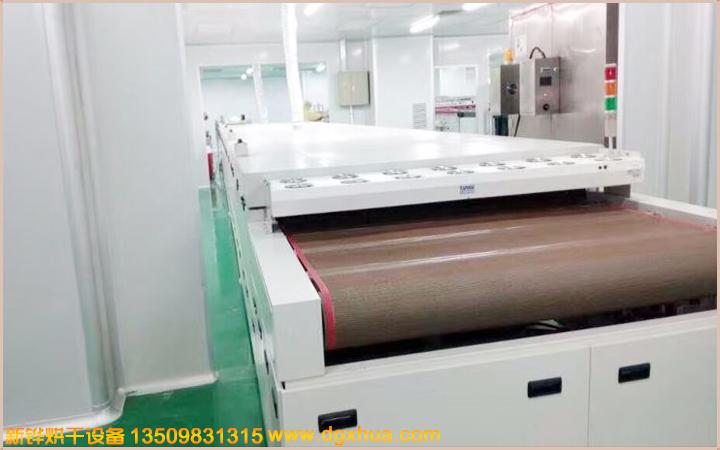

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

1)   近红外线直接光照加热方式较电热管及石英管长波红外这个加热空气再由热空气加被烤物品的方式使得设备的耗电量减少30%~80%左右，将大大降低工厂的生产成本。

2)   均匀平稳的风循环设计使干燥时间30~50%大大提高生产效率。

3)   烤箱长度是传统长度的1/3减少不必要的空间场地的浪费。

4)   符合人体工程学的设计更多考虑到降低操作员的工作强度，机器外壳相对于环境温度不大于7度；

5)   带脚轮及开盖式设计让搬运维修操作更方便简单。

6)   无爆柜式烤箱的炸危险，多重安全保护设计，人员设备更安全。

7)   带自动抽异味风管让工作环境更舒适。

8)   多元组合线体可加长与缩短轻松解决订单变化。

9)   温度精准产品温度±3度，质量有保障。

10) 所有配件均选用正品，灯管保用5000小时。

11) 可选配电脑式与PLC触摸屏式，方便随时查看温度状况。

红外线隧道炉：广泛应用于燥行业，如变压器，电感的烘烤，PCB、五金件塑料件、丝印的烘烤，以及制鞋等诸多行业的烘烤干燥活化。节能50%、节时50%是传统烤箱，隧道炉，远红外隧道炉的替代首选设备。
