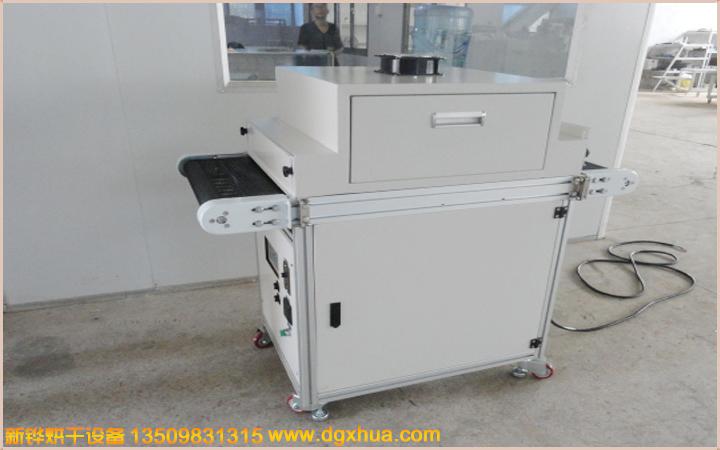

紫外线UV光固机 UV固化机 紫外线设备

一、用途
UV光固机是利用UV光源发射的强紫外光照射到印有光敏印料的工件表面，使其达到迅速固化（灯的发射光谱与印料的吸收光谱一致）的目的，其固化具有一定的抗腐蚀性、耐热性和一定的附着强度。该机主要用于丝网印刷油墨的固化工艺，胶印UV油墨及光油固化工艺，更适用于单、双面印制板生产过程中的网印光固抗蚀印料的固化，木地板UV漆光固化，PVC新型材料、铭牌、面板蚀刻前光固化抗蚀印料的固化。
二、特点：
1. 提高产品生产效率。
2. 环保型实用可靠。
3. 本机配有不锈钢、特氟龙、杆式传送带或自动吸附、延时风冷系统，光源高度、角度调整系统。
4. 结构紧凑、设计新颖、功能齐全、操作方便、效率高、耗能低、坚固美观、耐腐蚀，由于装置有自动进料一出料的传送系统，此机既可独立使用，又适合投入自动生产——参加联机作业进行连续生产。
本机主要技术指标到当代国内外同类产品先进水平。
三、工艺过程：
进料—光固—风冷—出料
四、主要技术指标：
1. 固化工艺尺寸：可根据固化物特点任意选择，常用规格600mm—1200mm输送宽度。
2. 设备运行噪声：小于50分贝。
3. 光源：（UV灯）功率：可根据UV涂料及固化物要求确定。
4. 电源：三相380V—50HZ（3KW以下可用220V电源）。
5. 传送速度：1—20米/分 无级调速
6. 重量：150—900kg
五、构造：
1. 机体结构：
机架采用国标方管按制造，钢性好、强度大、坚固稳定，表面涂防锈底漆黄色橘纹漆和黑色机电漆，美观耐氧化。机身箱板为可拆卸式使该机装调和维修方便，为防止漏光，固化区采用光密闭结构。

2. 传送系统：
由于UV涂料配方的差异,印料颜色深浅及膜厚薄不同，固化时间不一，所以要求传送系统有不同的传送速度，为满足上述要求，本机选用进口微型电机驱动，其体积小、运行可靠，调速范围宽，传送速度可在1—20米/小时范围内调整，实践证明系统具有启动平衡、运行可靠、调速方便、误差小的特点。
3. 光源系统：
UV光源是选用国际zui新材料制作而成。其特点是功率大、紫外线强度高、发热量低，使用寿命长、灯管寿命长，光谱线(350—450mm)与光敏印料吸收谱线相一致。UV反光系统选用进口材料制作的专用反光罩反光性能好，能提高光强度30%，耐氧化、散热性能好。
4. 冷却系统：
工件固化在半密闭的固化区内进行，上固化区UV灯同时工作，由于灯管功率大，发热量集中，本机设计采取强制风冷，冷却上或下引风，排放灯管所发热量。保证正常工作。
5. 传送网带系统：
传送带用不锈钢或特氟龙材料UV灯编织而成，抗腐蚀经久耐用，传送网按设定的速度连续运行，工件从前端进入固化区，在运行中完成固化，工件由后端送出，为保证工件随传送网平稳移动且移动时速度均匀，主动轴采用与网相附的导向槽，这样就使传动速度化小，工件在固化过程中移动平稳，从而有效保证工件的固化质量。
