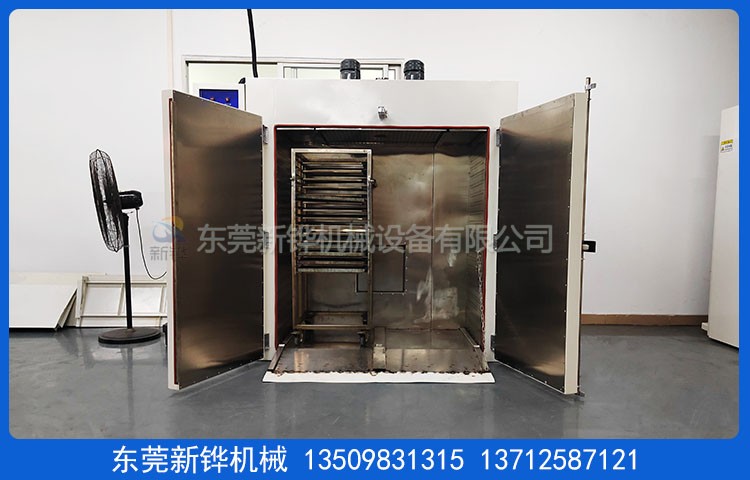

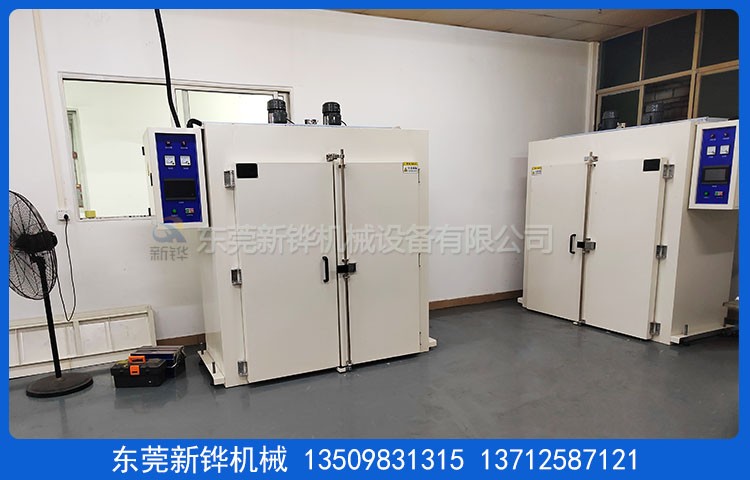

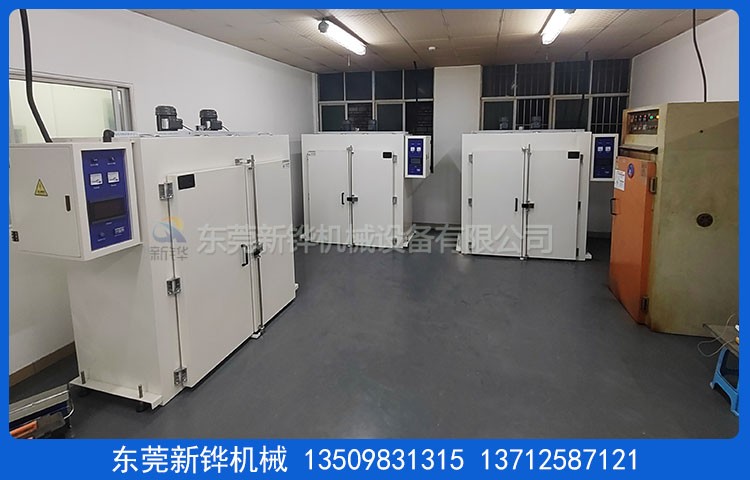

设备名称:斜坡式PLC热风烤箱
设备型号:XHMO-W1400
机台电源:AC380V 3φ 50HZ 26KW
内箱尺寸:宽1400*深650*高1500mm
外箱尺寸:宽2200*深850*高2300mm（实物为准）
开门方式:双开门、电箱置于右侧上方。
烘烤层架:客户现有宽555*深555*高1400MM
机台定位:两侧安装承重3寸脚杯方便设备的固定和移位。
内箱材质:T1.2mm厚SUS304#不锈钢板全密封加强满焊保证炉内清洁。
外箱材质:T1.5mm厚SS41冷板折弯，整体内框角铁加强焊接制作。
机台颜色:斜坡式PLC热风烤箱经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。
保温材料:耐高温高密度白色硅酸铝保温棉，保温层厚度100mm。
门密封条:?20mm耐高温硅胶密封条密封处理，美观无污染。
温度范围:常用温度:200℃,最高温度:室温～MAX250℃可调。
温度均匀度:恒温30min后单点空炉温差200℃±3℃% 。
温控系统:7寸触摸屏一体机温度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型热电偶检测温度，1组热电偶控制温度显示，2组热电偶线引至电箱方便测试温度，做16段设定温度，安装山特300WUPS电源。
运风电机:高温马达配风轮，经过两侧风道分散循环运风设计。
进排风口:进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀
加热功率:斜坡式PLC热风烤箱采用SUS201不锈钢电热管,升温状态功率:24KW
升温速率:空炉室温～200℃约需时间15分钟
计时方式:恒温到达自动内部计时99小时99分钟可设定,计时完成蜂鸣警报并延时关机（计时器999分钟）。
安全保护:安装泄压口350*400MM，超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。
培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。
验收标淮:本机台含3米电源线、不含排风软管，以双方签定的技术协议书为标淮。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起60天出货。
东莞新铧隧道烤箱设备厂家生产:斜坡式PLC热风烤箱,斜坡式热风烤箱,PLC热风烤箱,热风双门烤箱,PLC触摸屏控制烤箱,电热循环烤箱,热风烤箱,工业烤箱,恒温干燥箱,通用干燥箱,热风隧道炉,高温烤箱,真空干燥箱,防氧化烤箱,电流监测老化房,高温老化房等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
